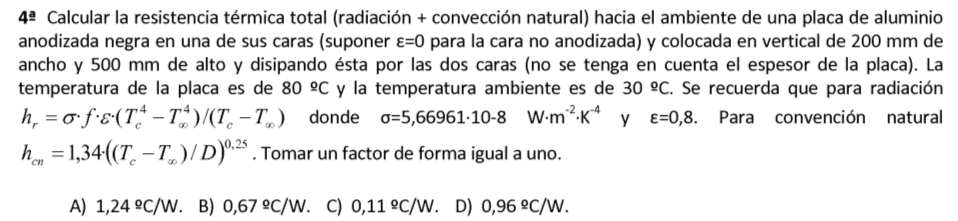

Resolucion:

Para calcular la resistencia termica total de la placa de aluminio tenemos que calcular la potencia calorifica transmitida por cada lado de la placa provocada por la conveccion y por la radiacion.

La potencia calorifica por radiacion vendra dada por:

P_{rad}=A\cdot ff\cdot e\cdot \sigma\cdot  (T^4_{cond}-T^4_{amb})

A es el area.
ff es factor de forma.
e es la emitividad
Tcond es la temperatura en la placa
Tamb es la temperatura ambiente

La potencia calorifica por conveccion natural de cada lado de la placa vendra dada por:
P_{conv}=h_{c}\cdot A\cdot (T_{cond}-T_{amb})

Como la placa esta en vertical y la altura es menor que 0.6m el coeficiente de transmision superficial por conveccion natural viene dado por:

h_{c}=1.34\cdot \left(\frac{T_{cond}-T_{amb}}{altura}\right)^{0.25}=
=1.34\cdot \left(\frac{T_{cond}-T_{amb}}{0.5}\right)^{0.25}=4,23
